粉嫩虎白女b虎白女_国产美女一级淫片_日本一道免费在线观看_亚洲鲁丝av无码电影_久久久国产高清精品一区二区_青柠在线观看免费高清www_污污污18禁图片_亚洲日本欧洲色噜噜_国产成人777爽视频_日本免费看v视频

如何使用TRI-CAFOS? 200-7促進(jìn)粉末流動(dòng)和減少粉塵形成

發(fā)布者:發(fā)布時(shí)間: 2020.10.12 0

磷酸鈣TRI-CAFOS? 200-7是一種具有顆粒結(jié)構(gòu)的磷酸鈣類的助流劑材料。200-7的高堆密度和獨(dú)特的顆粒結(jié)構(gòu),可顯著增強(qiáng)粉末流動(dòng)性并減少粉塵的形成,并且推動(dòng)了生產(chǎn)向更有效工藝的轉(zhuǎn)換,例如,從制粒到直接壓片。

1、助流劑助流機(jī)制

無論最終產(chǎn)品是固體、半固體或液體劑型,幾乎每個(gè)藥物生產(chǎn)過程都涉及固體物質(zhì)的處理。粉狀物料常通過漏斗、管道等多種設(shè)備輸送,因此,粉末的流動(dòng)性顯得非常重要,粉末流動(dòng)性不好可能導(dǎo)致嚴(yán)重的問題,例如API劑量不均勻和隨后的批次拒收或批次撤回。

必須知道是什么原因?qū)е铝朔垠w流動(dòng)性差,從而有針對(duì)性的提高其流動(dòng)性。常見的粉末流動(dòng)差的原因有很多,如:

  • 粉末密度的影響

  • 影響粉層孔隙率

  • 顆粒形狀/形態(tài)(表面粗糙度)

  • 粒度分布

  • 含水量

  • 存儲(chǔ)壓縮

通常用助流劑來提高API粉體的流動(dòng)性,增強(qiáng)流動(dòng)性的機(jī)制概括來說有如下幾種:

  • 物理分離引起的范德華相互作用的減少,如圖1所示

  • 由于表面光滑而減少摩擦(用于顆粒),如圖1所示

  • 主體顆粒中的靜電荷的分散

  • 助流劑優(yōu)先吸附水分

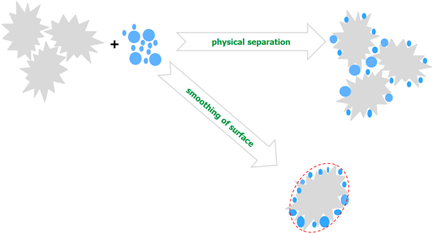

    圖1. 物理分離和促進(jìn)顆粒表面光滑圖示

少量助流劑即可達(dá)到很好的助流效果,其用量通常為1-3%,用量太大甚至?xí)a(chǎn)生相反的效果,并降低粉末的流動(dòng)性,如圖2所示。


圖2. 助流劑用量對(duì)粉體顆粒流動(dòng)性的影響

2、新型助流劑 磷酸鈣

磷酸鈣 TRI-CAFOS? 200-7:

分子式:Ca5(PO43OH

CAS號(hào):12167-74-7

符合:NF,Ph.Eur.

TRI-CAFOS? 200-7在氣體擴(kuò)散中測(cè)量PSD(體積分布):



圖3. 磷酸鈣200-7的粒徑分布和電鏡圖

3、磷酸鈣與二氧化硅對(duì)比

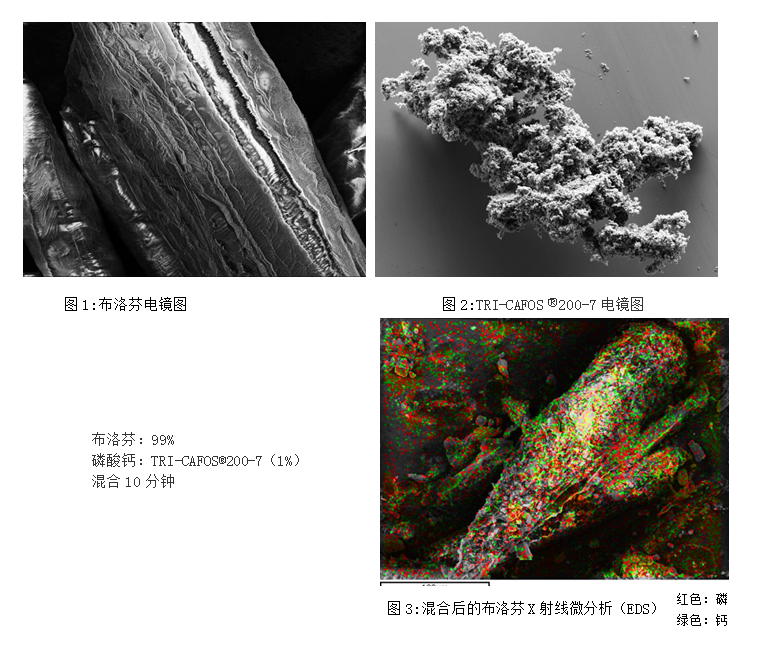

圖4. 磷酸鈣200-7、布洛芬及混合后的電鏡圖

從圖3可以看出磷酸鈣200-7的小顆粒非常均勻的包裹在API的表面,使得API當(dāng)中有溝壑的地方得到填充,讓其表面變得光滑,從而提高了其流動(dòng)性。

電鏡圖對(duì)比

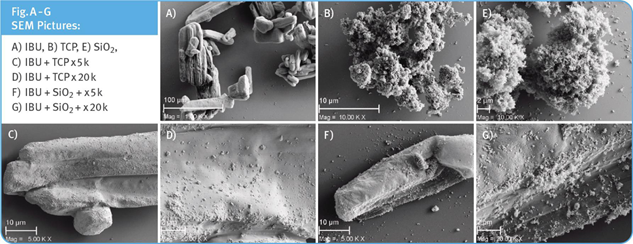

圖5.磷酸鈣200-7、二氧化硅及分別與布洛芬混合后的電鏡圖

A:布洛芬

B:TRI-CAFOS? 200-7

E:親水性膠體二氧化硅

以及如下幾組,助流劑在布洛芬晶體表面分布,減弱了API顆粒間的相互作用:

C-D:表面覆蓋TRI-CAFOS? 200-7的布洛芬

F-G:表面覆蓋二氧化硅的布洛芬

從上圖可以看出布洛芬分別與TRI-CAFOS? 200-7及二氧化硅混合后,圖C-D里的粉塵比F-G的明顯減少,TRI-CAFOS? 200-7的粉塵形成優(yōu)于二氧化硅。

流動(dòng)性能對(duì)比:

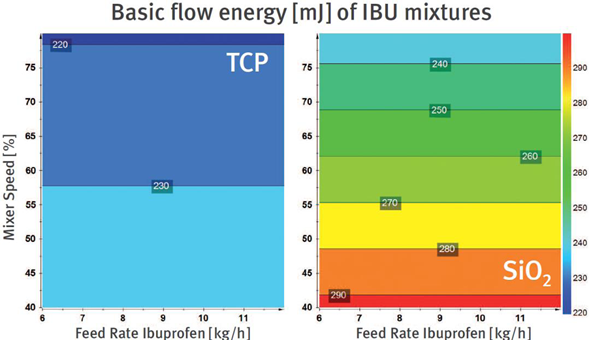

圖6. 不同混合器速度和不同進(jìn)料速率下粉體的基本流能(BFE)

在不同混合器速度和不同進(jìn)料速率下,使用TRI-CAFOS? 200-7混合可以降低粉體BFE,同時(shí)混合物具有較高的堆密度,表明粉末流動(dòng)性得到改善。

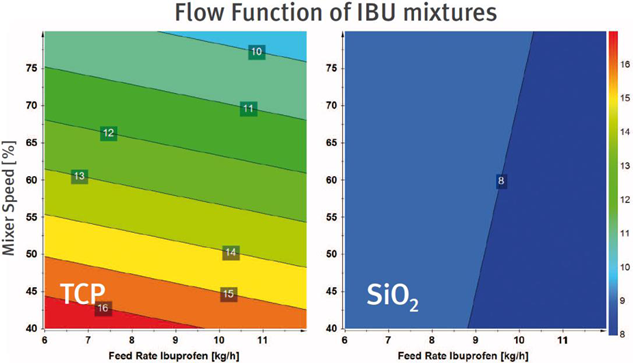

圖7. 布洛芬混合物的流動(dòng)函數(shù)(FF)

通常,較高的FF值表示物料易于流動(dòng),而較低的FF值表示物料難以流動(dòng)。與二氧化硅的共混物相比,測(cè)量到的布洛芬和TRI-CAFOS? 200-7混合物的流動(dòng)性明顯更高,被證明具有更好的流動(dòng)性。

4、磷酸鈣200-7助流效果

材料

1、MCC type 101、紅色食用色素、TRI-CAFOS? 200-7

2、流動(dòng)性差的API:對(duì)乙酰氨基酚(撲熱息痛)、布洛芬、TRI-CAFOS? 200-7

方法

1、MCC type 101、紅色食用色素粉末和TRI-CAFOS? 200-7一起混合5分鐘后放入漏斗中觀察其流動(dòng)性。

2、原料藥在不經(jīng)過篩分的情況下,使用滾筒式混合機(jī)以32轉(zhuǎn)/分的速度混合15分鐘,每5分鐘進(jìn)行一次感官檢查。

實(shí)驗(yàn)結(jié)果:

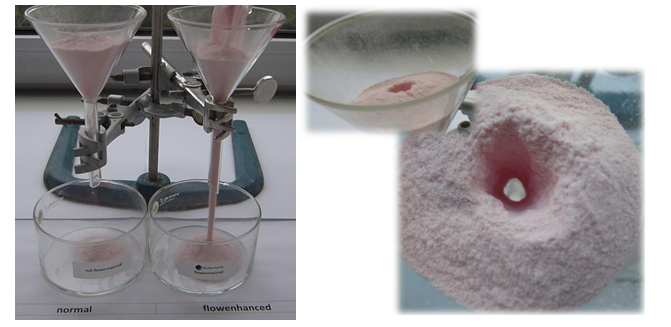

圖8. 是否添加磷酸鈣200-7的流動(dòng)性差別

示例:有色纖維素細(xì)粉在有/無TRI-CAFOS? 200-7的情況下通過漏斗的流動(dòng)情況。試驗(yàn)中,“normal”粉末混合物中流動(dòng)性差的微晶纖維素細(xì)粉(type 101)占比97%,流動(dòng)性差的著色劑占比3%?!癴lowenhanced”的粉末混合物包含96%的流動(dòng)性差的微晶纖維素細(xì)粉(type 101)、3%的流動(dòng)性差的著色劑,以及1%的磷酸鈣TRI-CAFOS? 200-7。

結(jié)論:從以上試驗(yàn)可以看出,沒有添加TRI-CAFOS? 200-7的粉末混合物流動(dòng)性非常差,粉末會(huì)卡在漏斗中,而添加TRI-CAFOS? 200-7的粉末混合物不會(huì)被卡在漏斗中,流動(dòng)性增強(qiáng)。

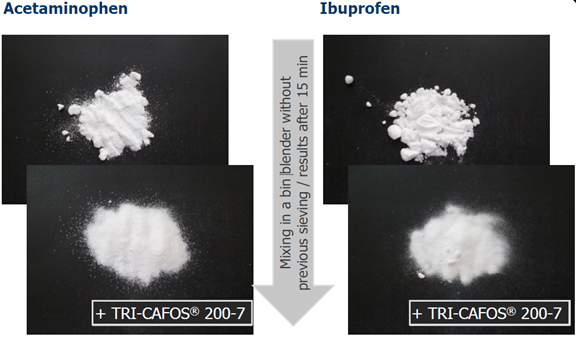

 ?與布洛芬混合后的結(jié)果:


結(jié)論:對(duì)乙酰氨基酚與布洛芬都是細(xì)粒劑的API,并有結(jié)塊的現(xiàn)象發(fā)生,在加入助流劑TRI-CAFOS? 200-7之后,在不經(jīng)過篩分的情況下混合攪拌15分鐘,可以看到結(jié)塊現(xiàn)象明顯下降,流動(dòng)性增強(qiáng)。

總結(jié):

TRI-CAFOS? 200-7能夠完全解聚“塊狀”物料(例如許多細(xì)粒度的原料藥)

TRI-CAFOS? 200-7不會(huì)自行聚合(沒有“雪球”漂浮在混合物上)

TRI-CAFOS? 200-7的處理不需要過篩,區(qū)別于其他需要過篩的助流劑,使生產(chǎn)工藝更加簡單。

通過添加TRI-CAFOS? 200-7,可以顯著改善許多流動(dòng)性差的物質(zhì)(如原料藥)的流動(dòng)性,為選擇直接壓片生產(chǎn)提供了一條途徑。

5、磷酸鈣200-7減少粉塵形成

案例二、由助流劑形成的粉塵:TRI-CAFOS? 200-7的主要優(yōu)點(diǎn)

粉塵的形成會(huì)嚴(yán)重危害健康,處理“多塵”物料通常更具挑戰(zhàn)性(稱量、灌裝、進(jìn)料),下圖右邊顯示的儀器可以測(cè)量粉塵的形成。

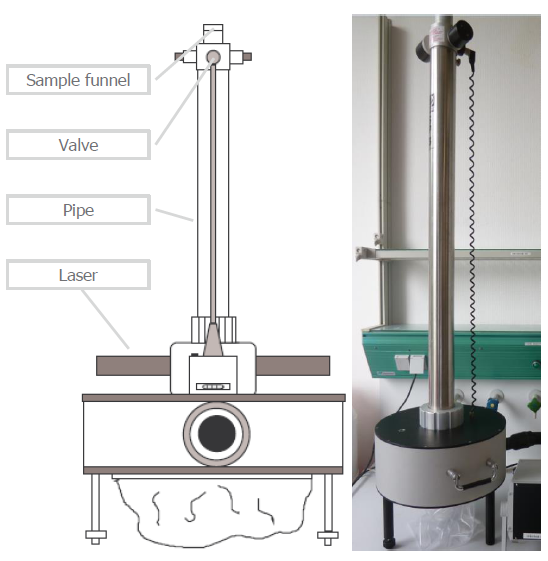

圖10. 粉塵形成測(cè)量儀器

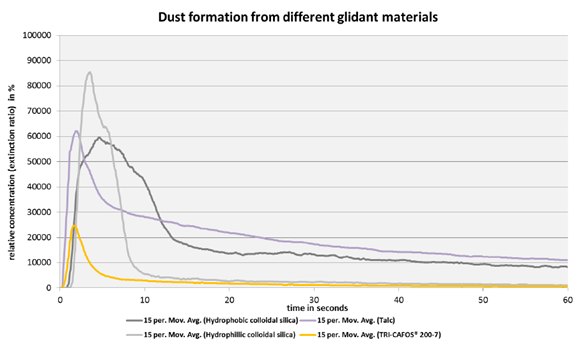

TRI-CAFOS? 200-7顯著減少了粉塵形成,并且粉塵沉降速度快。

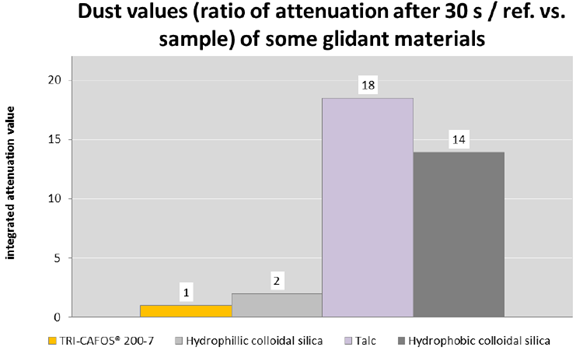

“粉塵值”表示30秒后空氣中顆粒物與參考樣品的比值(TRI-CAFOS? 200-7),由圖中可以看出TRI-CAFOS? 200-7形成的粉塵是最少的。

?

總結(jié):

試驗(yàn)顯示,TRI-CAFOS? 200-7形成的粉塵顯著減少,這是由于磷酸鈣的堆積密度較高,并且呈團(tuán)聚狀態(tài)TRI-CAFOS? 200-7產(chǎn)生的粉塵不僅低得多,而且形成的粉塵沉降也快得多。


















返回

Copyright ? 2018 深圳市優(yōu)普惠藥品股份有限公司 版權(quán)所有 互聯(lián)網(wǎng)藥品信息服務(wù)資格證書:(粵)-非經(jīng)營性-2023-0304

粵ICP備18113141號(hào) 粵公網(wǎng)安備 44030702002455號(hào)

深圳市龍崗區(qū)橫崗街道榮德時(shí)代廣場(chǎng)1棟B座1008、1009、1010
0755-25165253
