部分實驗材料

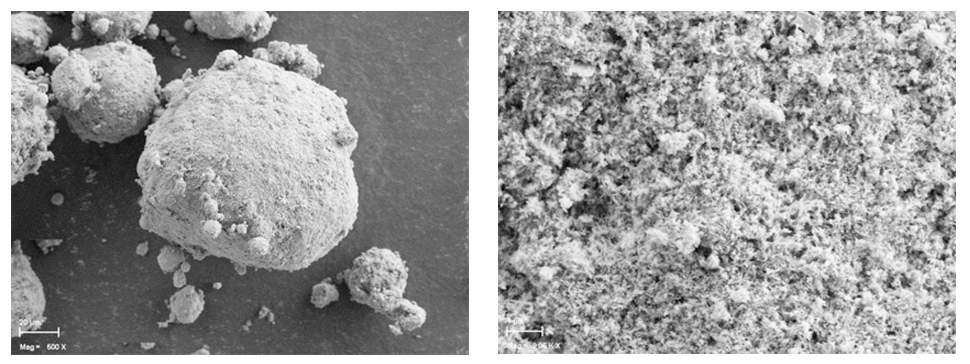

DI-CAFOS? A150

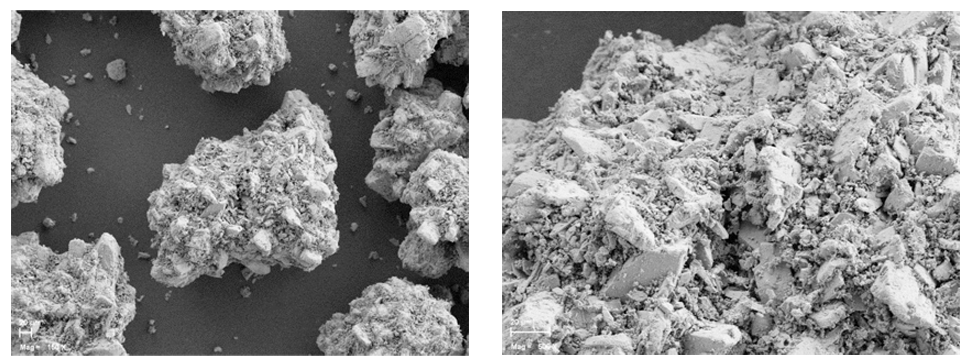

TRI-CAFOS? 500 ↓↓
實驗結(jié)果

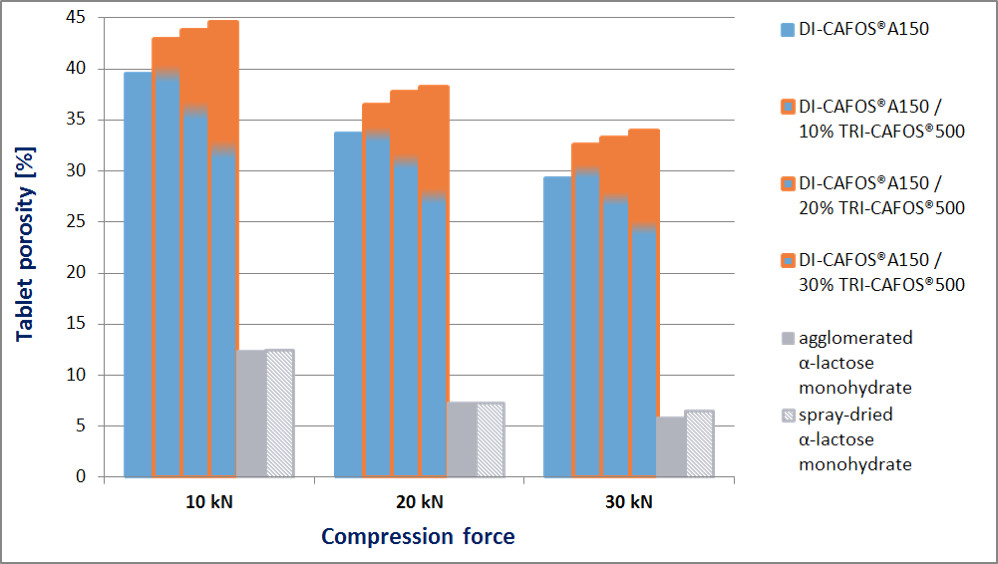

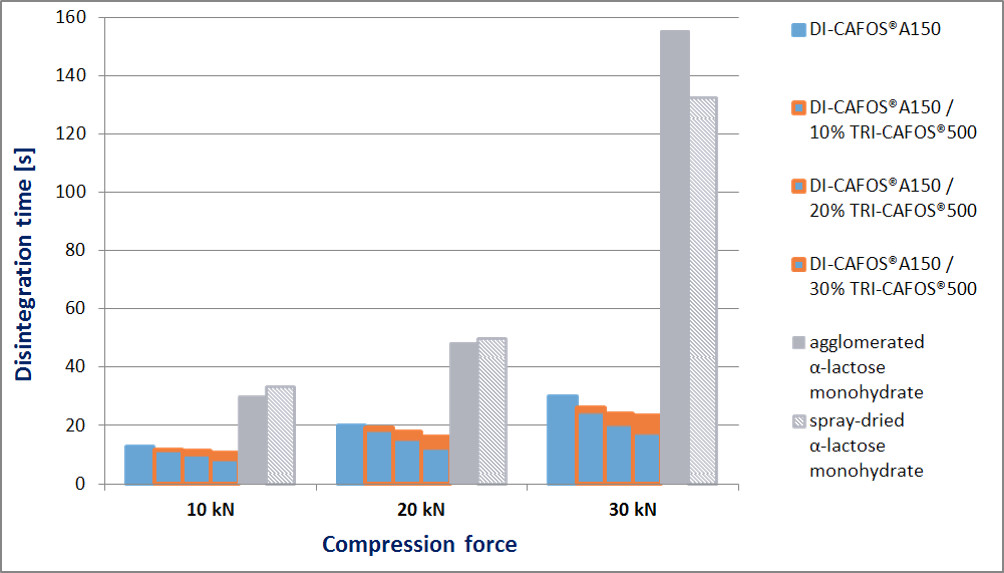

>>> 磷酸鈣T500添加量增加,片劑崩解速度加快。同時可以看到,隨著壓片壓力的增加,應(yīng)用聚乳糖或噴霧干燥乳糖制備的片劑,它們的崩解時間明顯延長,而應(yīng)用磷酸氫鈣A150/磷酸鈣T500制備的片劑,其崩解時間隨壓力增加的變化很小。由此可見,應(yīng)用磷酸氫鈣A150/磷酸鈣T500制備片劑時,能夠同時兼顧片劑中硬度和崩解兩個指標(biāo),可以制得硬度強度較大、崩解時限較短的片劑。

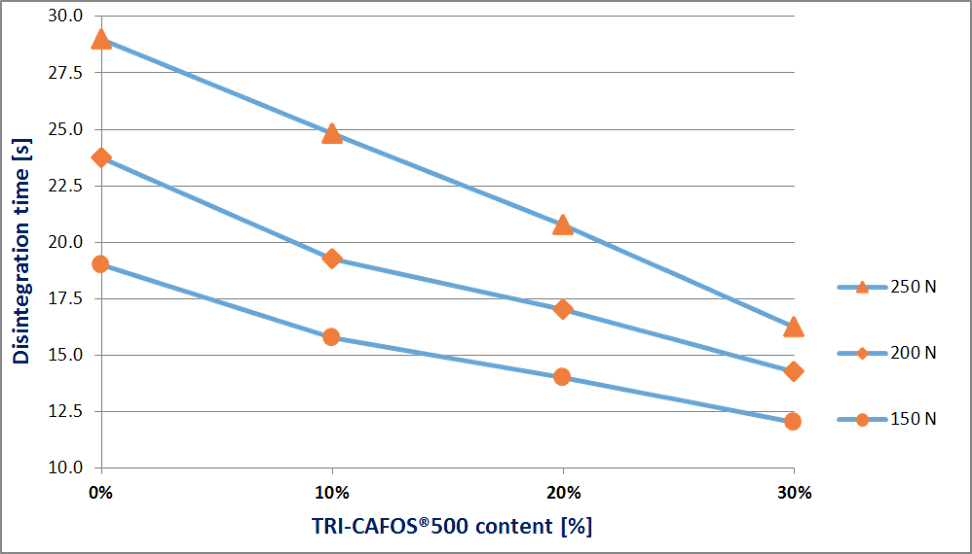

>>> 同等硬度下,磷酸鈣T500添加量越多,片劑崩解時間越短,這說明通過調(diào)整高孔隙率物料的用量可以調(diào)節(jié)片劑的崩解時限。

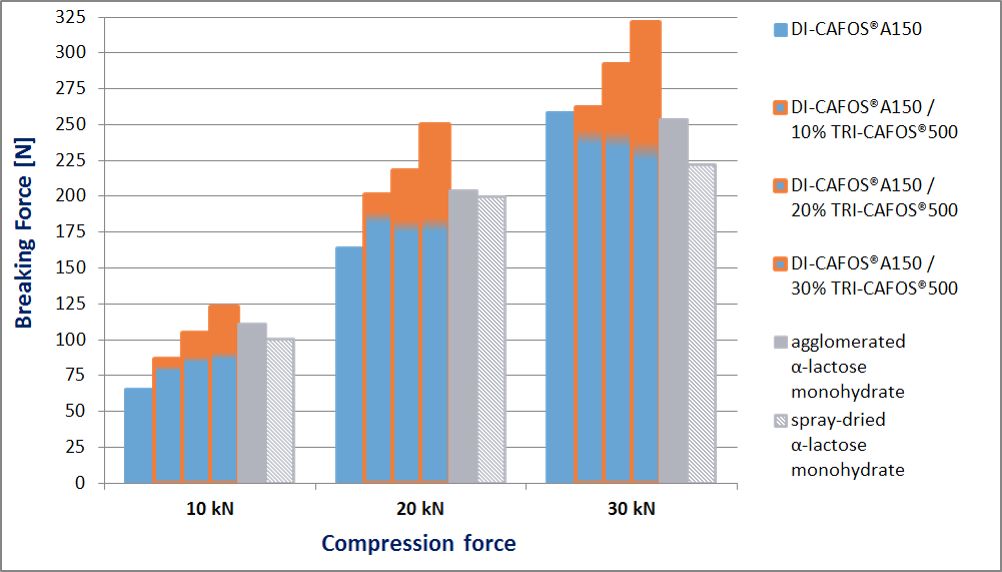

>>> 隨著磷酸鈣T500用量的增加,片劑的硬度越來越高。
實驗結(jié)論
應(yīng)用磷酸鈣TRI-CAFOS?500作為稀釋劑,可制備物理性能更好的片劑,比如可以制備孔隙率更高、崩解時間更短的片劑;可以制備硬度強度大、崩解時限短的片劑;推薦有這些需求的客戶選擇使用。
Copyright ? 2018 深圳市優(yōu)普惠藥品股份有限公司 版權(quán)所有 互聯(lián)網(wǎng)藥品信息服務(wù)資格證書:(粵)-非經(jīng)營性-2023-0304
