粉嫩虎白女b虎白女_国产美女一级淫片_日本一道免费在线观看_亚洲鲁丝av无码电影_久久久国产高清精品一区二区_青柠在线观看免费高清www_污污污18禁图片_亚洲日本欧洲色噜噜_国产成人777爽视频_日本免费看v视频

微晶纖維素及其共處理輔料引濕性研究

發(fā)布者:發(fā)布時間: 2020.06.10 0

輔料沒有單獨(dú)適用的官方引濕性研究方法公布,這里以《中國藥典》2015年版第四部的藥物引濕性試驗指導(dǎo)原則參考進(jìn)行,里面對藥物引濕性的概念描述和引濕增重的界定為:

藥物的引濕性是指在一定溫度及濕度條件下該物質(zhì)吸收水分能力或程度的特性。供試品為符合藥品質(zhì)量標(biāo)準(zhǔn)的固體原料藥,試驗結(jié)果可作為選擇適宜的藥品包裝和貯存條件的參考。

潮解:吸收足量水分形成液體。

極具引濕性:引濕增重不小于15%。

有引濕性:引濕增重小于15%但不小于2%。

略有引濕性:引濕增重小于2%但不小于0.2%。

無或幾乎無引濕性:引濕增重小于0.2%。

事實(shí)上,原料藥或者輔料的引濕性不僅僅只用來篩選適宜的包材和貯存條件,它們的引濕性還會影響產(chǎn)品自身某些檢測項的結(jié)果,比如,引濕性大的輔料,吸濕后會使其粘度、水分檢測結(jié)果出現(xiàn)偏差;在實(shí)際生產(chǎn)中,如不根據(jù)原輔料的引濕性等特性設(shè)置合適的溫濕度,讓原輔料暴露在高濕環(huán)境下,將會對水敏感性API產(chǎn)生較大影響,從而影響產(chǎn)品質(zhì)量。

本試驗以上述指導(dǎo)原則為參考依據(jù)設(shè)置試驗方案,對東辰制藥生產(chǎn)的微晶纖維素及其共處理輔料進(jìn)行引濕性研究,其結(jié)果如下文所示,后臺留言可獲取完整試驗方案

?引濕性研究


試驗條件

溫度:25℃±1℃

相對濕度:80%±2%

試驗結(jié)果

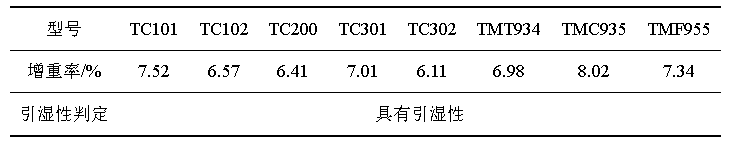

表1. 供試品吸濕增重率數(shù)據(jù)


試驗結(jié)論

由試驗數(shù)據(jù)可以看出,試驗用型號樣品的吸濕增重率均小于15%但不小于2%,依據(jù)《中國藥典》2015版可以判定:供試樣品具有引濕性。


生產(chǎn)條件下的研究


模擬生產(chǎn)環(huán)境

溫度:25℃±1℃

相對濕度:55%±2%

試驗依據(jù):文獻(xiàn)方法

試驗結(jié)果

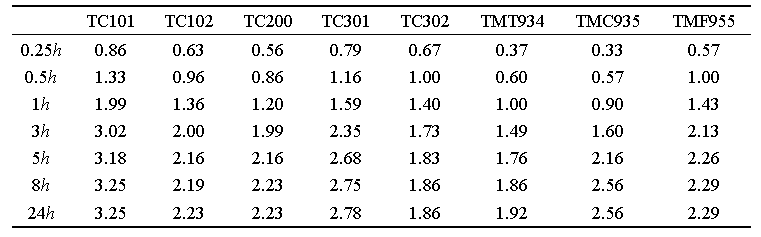

表2.  供試品吸濕增重率數(shù)據(jù)表

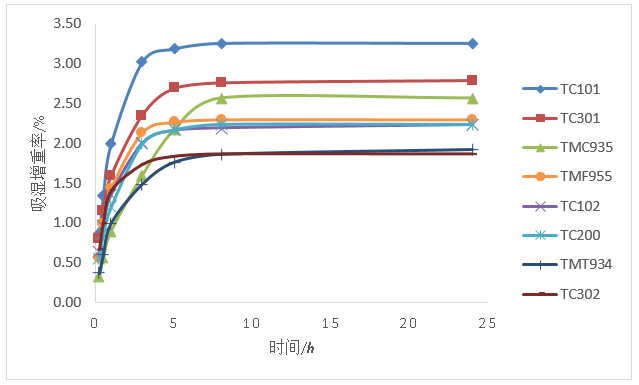

圖1.  供試樣品吸濕增重率-時間曲線

試驗結(jié)論

1. 該試驗條件下(溫度:25±1℃,相對濕度:55±2%),各供試樣品在8h左右達(dá)到吸濕平衡;

2. 供試樣品24小時吸濕增重率均小于3.50%,其中,TC302和TMT934吸濕增重率都小于2%,在該條件下略有引濕性;

3. 試驗結(jié)果表明,控制環(huán)境濕度可有效降低MCC及MCC共處理輔料的吸濕增重速率。









返回

Copyright ? 2018 深圳市優(yōu)普惠藥品股份有限公司 版權(quán)所有 互聯(lián)網(wǎng)藥品信息服務(wù)資格證書:(粵)-非經(jīng)營性-2023-0304

粵ICP備18113141號 粵公網(wǎng)安備 44030702002455號

深圳市龍崗區(qū)橫崗街道榮德時代廣場1棟B座1008、1009、1010
0755-25165253
